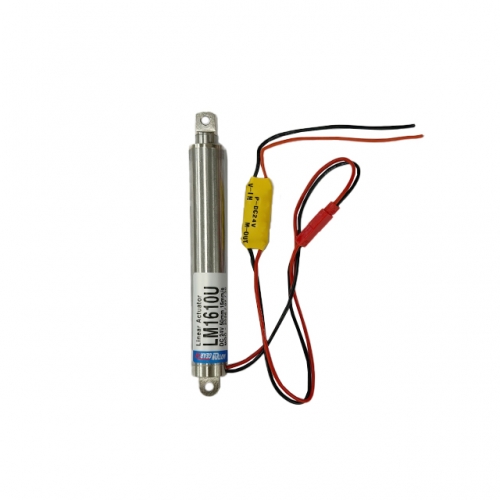

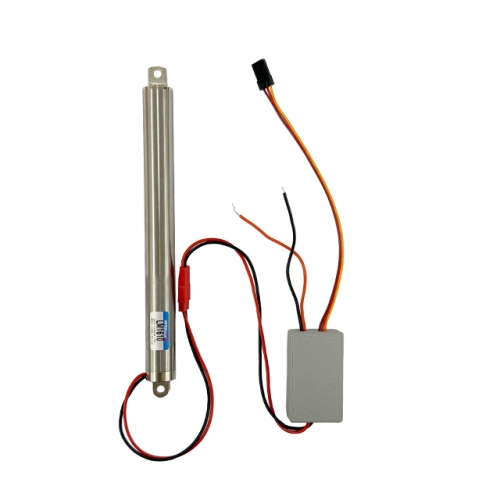

Linear Actuator · DC 12V / 24V · Upgraded Series
LM1610U
⬆ Upgraded Version
소형 전동 리니어 액추에이터 업그레이드 — 20N / 80N / 150N
LM1610 대비 업그레이드 사항
주요 특장점
고속 구동 — 최대 50 mm/s
20N 모델 기준 무부하 속도 50 mm/s로 기존 LM1610 대비 2배 빠른 속도를 제공합니다.
향상된 정격 부하 속도
정격 부하 상태에서도 32 mm/s(20N) 안정적인 속도로 신속한 왕복 동작이 가능합니다.
DC12V / DC24V 호환
12V·24V 두 전압 모두 지원. 다양한 시스템 환경에 유연하게 적용 가능합니다.
다양한 스트로크
10 / 20 / 30 / 50 / 100 mm 표준 스트로크 제공. 맞춤 제작도 가능합니다.
고강도 내식성 소재
304 스테인리스 + 알루미늄 합금 구조로 내구성과 경량화를 동시에 실현합니다.
자동 과전류 보호
종단 위치 도달 시 자동 정지. 과전류 보호 회로 내장으로 모터 손상을 방지합니다.
외경 16mm, 최대 150N 고추력
외경 단 16mm의 슬림한 바디에도 불구하고, 20N · 80N · 150N의 강력한 추력을 발휘합니다. 협소한 공간에서도 높은 출력이 요구되는 곳에 최적입니다.
핵심 사양
정격 전압
12/24V DC
최대 추력
150N
스트로크 범위
10~100mm
무부하 최대 속도
50mm/s (20N)
재질
SUS304 + 알루미늄
외경
16mm
소음
≤50dB
보호 등급
IP65방진·방수
모델별 사양 — LM1610U 업그레이드형
20N
고속형
전압
12 / 24V
추력
20N
무부하 속도
50 mm/s
부하 속도
32 mm/s
80N
범용
전압
12 / 24V
추력
80N
무부하 속도
15 mm/s
부하 속도
10 mm/s
150N
고추력
전압
12 / 24V
추력
150N
무부하 속도
5 mm/s
부하 속도
3 mm/s
기술 사양 (Technical Parameters)
| 항목 | 내용 |
|---|---|
| 제품명 | 소형 전동 리니어 액추에이터 (업그레이드) |
| 재질 | 304 스테인리스 + 알루미늄 합금 |
| 스트로크 | 10 / 20 / 30 / 50 / 100 mm |
| 정격 전압 | DC 12V / DC 24V |
| 동작 방식 | 전동 리드스크류 구동 방식 |
| 리미트 보호 | 동작 중 과부하 발생 시 / 최대 신장 시 / 완전 수축 시 (자동 전원 차단) |
| 듀티 사이클 | 약 10% (장시간 연속 왕복 운전 비권장) |
| 외경 | 16 mm |
| 소음 | ≤ 50 dB |
| 보호 등급 | IP65 (방진·방수) |
사양별 속도 비교
| 전압V | 추력N | 무부하 속도mm/s | 부하 속도mm/s |
|---|---|---|---|
| 12 / 24V | 20 | 50 | 32 |
| 12 / 24V | 80 | 15 | 10 |
| 12 / 24V | 150 | 5 | 3 |
적용 분야
로봇·자동화
관절·그리퍼 구동
창문·도어
자동 개폐 시스템
스마트홈
가구·가전 자동화
스마트팜
환기·개폐 제어
의료·분석
정밀 위치 이송
산업 장비
이송·승강 구동
차량·모빌리티
시트·액추에이터
DIY / 메이커
프로젝트·프로토타입
밸브·펌프
유체 차단·개폐
카메라·센서
팬틸트 포지셔닝
배선 가이드
⚡ 전원 단자 배선
+ (양극)
DC 12V 또는 24V 양극 연결
– (음극)
GND / 음극 연결
⚠ 극성 반전 시 액추에이터 방향이 반대로 동작합니다. 연결 전 극성 확인 필수.
🔄 방향 제어
전진 (확장)
+극 → 모터 양극 연결
후진 (수축)
극성 반전으로 방향 전환
모터 드라이버(H-Bridge) 또는 방향 전환 릴레이를 사용하여 제어하세요.
설치 가이드
수평·수직·경사 설치 모두 가능. 부하 방향과 스트로크 방향을 일치시켜 설치하세요.
충분한 전류 용량의 전원을 사용하세요. 특히 고속 구동 시 순간 전류가 증가할 수 있습니다.
전원 인가 전 반드시 +/– 극성을 확인하세요. 역극성 연결 시 모터 손상 위험이 있습니다.
전·후단 마운팅 홀을 볼트로 확실히 고정하세요. 유격이 있으면 소음·진동의 원인이 됩니다.
내장 리미트 스위치로 자동 정지되므로 별도 외부 스톱퍼 없이도 안전하게 사용할 수 있습니다.
약 10% 듀티 사이클로 사용하세요. 장시간 연속 왕복 운전은 모터 과열 원인이 됩니다.
사용 시 주의사항
정격 전압 준수
DC 12V 또는 24V 정격 전압 범위 내에서 사용하세요. 과전압 인가 시 모터 소손 및 제품 파손의 원인이 됩니다.
듀티 사이클 준수
종단 위치에서는 자동 정지하며, 약 10%의 듀티 사이클로 동작합니다. 장시간 연속 왕복 운전은 권장하지 않습니다.
참고 데이터
위 데이터는 실험값으로 참고용이며, 실제 사용 환경에 따라 차이가 있을 수 있습니다.
