배선 두 가닥으로 스텝모터를 제어합니다
SBC-11R4 — 모터 뒷면에 붙는 28×28mm 드라이버 일체형 컨트롤러
스텝모터를 제어하려면 보통 드라이버를 따로 두고, 펄스선과 방향선을 끌고, 리미트 센서를 상위 제어기에 물리고, 원점복귀 로직까지 코딩해야 합니다. 축이 늘어나면 배선도 그만큼 늘어납니다.
SBC-11R4는 이것을 모터 뒷면 28×28mm 안에 넣었습니다. RS-485 통신선 두 가닥만 연결하면 되고, 리미트 입력도 컨트롤러가 직접 받습니다. 여러 축을 쓸 때는 같은 통신선에 주소만 다르게 물리면 됩니다.
SBC-11R4는 이것을 모터 뒷면 28×28mm 안에 넣었습니다. RS-485 통신선 두 가닥만 연결하면 되고, 리미트 입력도 컨트롤러가 직접 받습니다. 여러 축을 쓸 때는 같은 통신선에 주소만 다르게 물리면 됩니다.
이런 점이 다릅니다
모터 뒷면에 붙습니다
28×28mm라 28각 모터와 같은 크기입니다. 별도 제어반 공간이 필요 없고, 모터에서 컨트롤러까지 가는 모터선도 사라집니다.
명령 8개면 충분합니다
표준 Modbus RTU를 쓰며, 드라이버 칩 설정을 만질 필요가 없습니다. 주소·속도·좌표·정지·상태 읽기까지 레지스터 8개로 끝납니다.
원점복귀를 스스로 합니다
리미트 입력 2채널(IR1·IR2)이 내장되어 있습니다. "센서에 닿으면 멈춰라"를 명령 하나에 담아 보내므로, 상위 제어기가 센서를 감시할 필요가 없습니다.
여러 축을 한 선에
주소를 0x00~0x7F 범위에서 지정할 수 있어, 같은 RS-485 라인에 여러 대를 연결하고 각각 제어합니다.
설정이 남습니다
주소·통신속도·운전속도는 전원을 꺼도 저장됩니다. 재기동할 때마다 다시 설정할 필요가 없습니다.
저속에서 조용합니다
저소음 처리가 되어 있어 저속 운전 시 정숙합니다. 사람 가까이에서 도는 장비에 유리합니다.
기본 사양
| 적용 모터 | 28각 · 35각 · 42각 2상 스텝모터 |
| 입력 전압 | DC 7~24V |
| 통신 | RS-485 · Modbus RTU · 9600bps · 패리티 없음 · 정지비트 1 |
| 출하 기본 주소 | 0x00 (설정 범위 0x00~0x7F) |
| 분해능 | 3,200 step/회전 (1.8° 스텝각 기준) |
| 리미트 입력 | 2채널(IR1·IR2) · NPN 포토커플러 또는 마이크로 스위치 |
| 단일 이동 범위 | 최대 0x00FFFFFF — 약 5,242회전(3,200step/회전 기준) |
| 외형 크기 | 28 × 28mm |

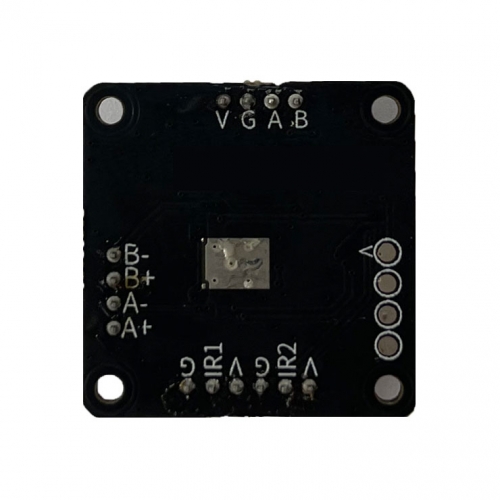

결선
| 단자 | 연결 | 설명 |
|---|---|---|
| V · G · A · B | 전원 + 통신 | V=전원(7~24V) · G=GND · A=RS485_A · B=RS485_B |
| A+ A− B+ B− | 모터 | 2상 바이폴라 스텝모터의 A상·B상 |
| G · IR1 · V | 리미트 1 | NPN 포토커플러 또는 마이크로 스위치 |
| G · IR2 · V | 리미트 2 | 반대편 리미트 또는 원점 센서 |
리미트 센서는 NPN만 연결됩니다. PNP 방식 센서는 그대로 연결할 수 없으니, 센서를 고르실 때 출력 방식을 확인하세요. 마이크로 스위치를 쓰신다면 GND와 연결하면 됩니다.
명령 8개로 하는 일
| 레지스터 | R/W | 하는 일 |
|---|---|---|
| 0x0020 | R/W | 모듈 주소 — 다축으로 쓸 때 각 축에 번호를 붙입니다 |
| 0x0021 | R/W | 통신 속도 |
| 0x0026 | R/W | 운전 속도 — 전원을 꺼도 저장됩니다 |
| 0x0028 | R/W | 임시 속도 — 저장되지 않음. 속도를 자주 바꾼다면 이쪽 |
| 0x002A | W | 속도 모드 운전 — 방향과 리미트 정지 조건을 함께 지정 |
| 0x002B | W | 좌표 모드 운전 — 몇 스텝 이동할지 지정 |
| 0x002D | W | 정지 — 축 잠금 / 잠금 해제 선택 |
| 0x002E | R | 리미트 센서 상태 읽기 |
