56각 스텝모터
리니어 액추에이터

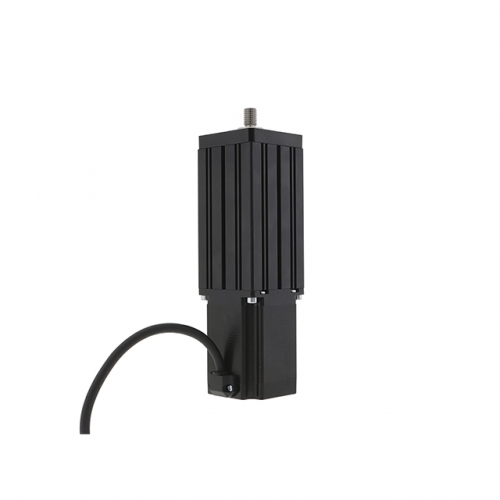

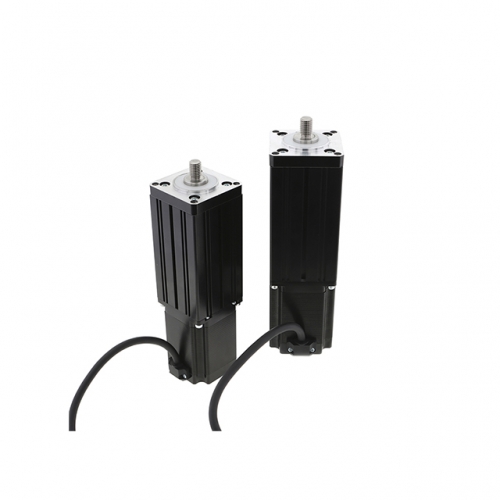

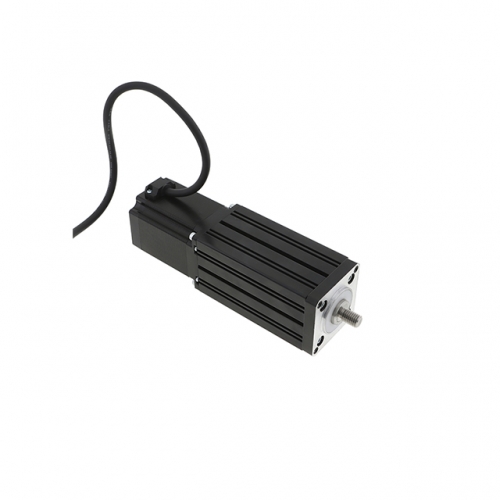

NEMA 23 규격의 2상 바이폴라 스테핑모터와 고정밀 리드스크류를 일체화한 산업용 전동 실린더입니다. 마이크로스텝 제어로 0.03mm 수준의 초정밀 위치 결정이 가능하며, 다양한 스트로크 옵션으로 폭넓은 산업 현장에 적용할 수 있습니다.
부가세 포함
필요한 스트로크를 선택하세요
50mm부터 300mm까지 표준 라인업을 제공하며, 그 외 사양은 주문 제작으로 대응 가능합니다.
이런 곳에 쓰면 좋습니다
정밀한 위치 제어가 필요한 다양한 산업 분야에서 유압/공압 실린더를 대체하는 차세대 전동 솔루션입니다.
반도체 · 디스플레이 장비
웨이퍼 이송, 검사 장비의 Z축 미세 조정, 디스플레이 패널 정렬 등 수 마이크론 단위의 정밀 위치 결정이 요구되는 공정에 적합합니다.
의료기기 · 분석장비
CT/MRI 베드 미세 높이 조절, 혈액 분석기 시료 이송, 광학 현미경 포커싱 등 정숙하고 정밀한 직선 운동이 필요한 의료·분석 장비에 이상적입니다.
자동화 · 패키징 라인
밸브 개폐 제어, 컨베이어 가이드 위치 조정, 자동 포장기 실링 높이 조절 등 반복 정밀도와 내구성이 모두 요구되는 자동화 라인에 최적입니다.
3D 프린터 · CNC
Z축 리프팅, 공구 교환 장치, 소재 투입 장치 등 DIY부터 산업용 CNC까지 스텝 단위의 정밀한 리니어 모션이 필요한 가공 장비에 활용됩니다.
연구 · 교육 · 로봇
대학 연구실 실험 장치, 교육용 로봇 관절 구동, 각종 프로토타이핑 등 오픈루프 제어만으로도 높은 정밀도를 확보해야 하는 R&D 환경에 적합합니다.
도어 · 스마트 가구
자동문 개폐, 전동 데스크, 스마트 수납장 리프트 등 정숙한 구동과 위치 기억이 필요한 생활 밀착형 제품 개발에 폭넓게 활용할 수 있습니다.
제품 특장점
정밀함과 내구성, 그리고 유연한 커스터마이징까지. LM-NK237640이 선택받는 이유를 확인하세요.
마이크로스텝 초정밀 제어
1.8° 스텝 각도의 2상 바이폴라 방식으로, 마이크로스텝 드라이버와 조합 시 1/128 분주까지 지원하여 0.03mm 이하의 미세 위치 결정이 가능합니다. 별도의 엔코더 없이도 오픈루프로 높은 위치 정밀도를 확보합니다.
높은 추력 대 사이즈 비율
75mm 스트로 길이의 NEMA 23 프레임에서 동급 최고 수준의 홀딩 토크를 발휘합니다. 6.35mm 리드의 사다리꼴 나사를 통해 높은 추력과 우수한 셀프 로킹 특성을 동시에 구현합니다.
유압·공압 대비 단순한 배선
컴프레서, 유압 유닛, 배관 등 복잡한 부속 설비 없이 전선 4선만으로 구동됩니다. 설치 공간이 대폭 줄고, 유지보수 비용이 최소화되며, 오일 누유 등의 위험이 없어 클린룸 환경에서도 사용 가능합니다.
풍부한 스트로크 옵션
50mm·100mm·150mm·200mm·250mm·300mm 등 6종 표준 라인업은 물론, 고객 요청에 따른 맞춤 스트로크 주문 제작이 가능합니다. 하나의 플랫폼으로 다양한 설비에 대응할 수 있습니다.
정밀도, 내구성, 그리고 정숙성
스테핑모터 특유의 낮은 진동·저소음 특성에 고정밀 리드스크류를 조합하여 반복 위치 정밀도와 장수명을 모두 확보했습니다. 수백만 사이클에 걸쳐 일관된 성능을 유지하며, 백래시 최소화 설계로 양방향 정밀도가 뛰어납니다.
상세 사양
LM-NK237640의 주요 기술 사양을 확인하세요.
| 항목 | 사양 |
|---|---|
| 모델명 | LM-NK237640 |
| 모터 규격 | NEMA 23 (56각 · 57×57mm) |
| 모터 타입 | 2상 바이폴라 하이브리드 스테핑모터 |
| 스트로크(바디) 길이 | 75mm (76mm) |
| 스텝 각도 | 1.8° / step (풀 스텝 기준 200 step/rev) |
| 리드(이동거리/회전) | 6.35mm / rev |
| 스텝당 이동거리 | 0.03175mm (풀 스텝 기준) |
| 표준 스트로크 | 50 / 100 / 150 / 200 / 250 / 300mm |
| 주문 제작 | 가능 (비표준 스트로크 협의) |
| 리드스크류 타입 | 사다리꼴 나사(Acme/Tr Type) |
| 결선 방식 | 4선 바이폴라 |
| 브랜드 | motorbank |
모터뱅크의 기술지원 프로세스
단순히 제품을 파는 것이 아닙니다. 선정부터 구동까지, 전 과정을 함께합니다.
제품 선정 컨설팅
고객의 부하 조건, 속도, 스트로크, 설치 환경을 파악하여 최적의 액추에이터 사양을 추천해드립니다. 제품 선정 신청서를 작성해주시면 전문 엔지니어가 직접 검토합니다.
드라이버 매칭 · 배선 안내
스테핑모터 드라이버(MSD-224 등) 선정과 결선 방법, 전원 사양을 안내해 드립니다. 세트 구매 시 호환성을 사전 검증하여 배송합니다.
기술 자료 · CAD 제공
데이터시트, 외형도면(2D/3D CAD), 추력-속도 커브 등 설계에 필요한 기술 자료를 제공합니다. 네이버 카페에서 추가 기술 자료도 열람 가능합니다.
사후 기술 문의 대응
이메일(help@motorbank.kr), 게시판, 카카오톡을 통해 구동 중 발생하는 기술 이슈에 대해 상시 지원합니다. 대량 납품 시 방문 기술지원도 가능합니다.
지금 바로 문의하세요
제품 선정부터 구동까지, 모터뱅크가 함께합니다.
대량 구매 · 주문 제작 · 기술 상담 언제든 환영합니다.
