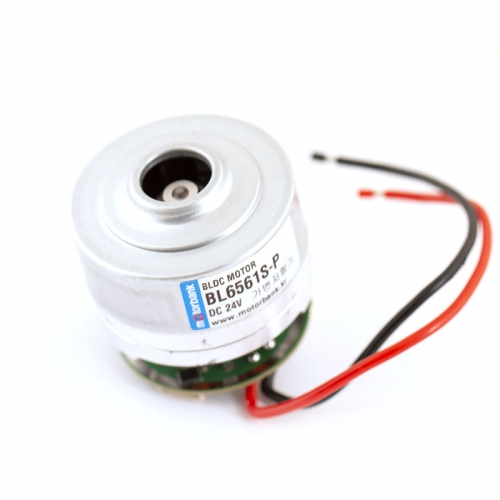

BLDC모터 흡입팬모터 BL6561S-P DC24V 청소기용 석션모터 가변저항기버전

가변저항기버전PWM가능
출력: 350W
정격속도: 71000rpm
최대전류: 15A
무게: 230g
소음: 65dB

배송정보
3,500원 (조건부배송) 지역별 추가배송 주문시결제(선결제)
택배
열기/닫기
구매안내


BL6561S는 정격출력 350W, 최대 부압 28kPa의 BLDC 흡입팬모터로, 전원 인가 시 최고 속도로 회전하는 일반버전입니다. 속도 조절 장치 없이 진공설비·청소설비·환기시설에서 상시 최대 흡입력으로 사용하는 용도에 적합합니다.

어떤 버전을 선택해야 하나요?

BL6561S는 제어 방식에 따라 세 가지 버전이 있으며, 내부 제어보드가 다른 별개 제품이라 구매 후 다른 버전으로 변경하거나 다른 제어 장치를 연결할 수 없습니다. 가변저항기 버전은 가변저항기로만, 스위치 버전은 스위치로만 사용할 수 있습니다.

사용 목적 선택할 버전
전원만 넣으면 최고속으로 회전 (조절 불필요)BL6561S 일반버전 — 지금 보고 계신 제품
버튼으로 50% / 100% 두 단계 조절BL6561S-S 스위치버전
가변저항기로 연속 속도 조절BL6561S-P 가변저항기버전

BL6561S 주요 사양

정격출력350W
입력전압DC16~28V (12V 모델은 추후 출시 예정)
정격속도71,000rpm
최대전류15A
최대 부압28kPa
최대 유량1,200L/min
수명15,000시간 이상
무게 / 소음230g / 65dB
전원(SMPS·어댑터)은 어떻게 고르나요?
전압은 DC16~28V 범위 내(24V 권장), 전류는 13A 이상으로 선정하세요. 최대전류가 15A이므로 15A 이상 여유 있는 전원을 사용하면 더욱 안정적입니다. 전원 용량이 부족하면 모터가 켜졌다가 바로 멈추는 증상이 나타납니다.
12V로 사용할 수 있나요?
현재 모델의 입력전압은 DC16~28V로 12V는 지원하지 않습니다. 12V 모델은 추후 출시 예정이니, 필요하시면 상품문의에 남겨 주세요 — 출시 시 안내해 드립니다.
설치할 때 꼭 지켜야 할 조건은 무엇인가요?
가장 중요한 것은 흡입구를 절대 막지 않는 것입니다. 흡입구가 막히면 공기 마찰로 모터가 고장 납니다. 출풍구 쪽에는 15mm 이상 공간을 남겨 배기가 원활해야 하며, 모터 온도가 50℃를 넘지 않도록 사용하세요. 진공설비에 사용할 경우 부압압력센서를 기동정지 단자에 설치해 목표 압력 도달 후 정지시키는 구성을 권장합니다.

작성: MotorBank 기술팀 · 실제 고객 문의를 바탕으로 작성 · 최종 업데이트: 2026-08-13

BL6561S-S는 정격출력 350W, 최대 부압 28kPa의 BLDC 흡입팬모터로, 버튼 스위치로 속도를 조절하는 스위치버전입니다. 스위치를 한 번 누르면 50%, 약 2초간 길게 누르면 100%로 동작합니다. 스위치는 세트로 함께 출고되어 별도 구매가 필요 없습니다.

스위치 대신 가변저항기를 연결해 연속으로 속도를 조절할 수 있나요?
안 됩니다. 스위치버전은 스위치로만 사용 가능하며, 가변저항기 등 다른 제어 장치를 연결할 수 없습니다. 연속 속도 조절이 필요하면 BL6561S-P 가변저항기버전을 선택하세요. 구매 후 버전 변경은 불가능합니다.

BL6561S-P는 정격출력 350W, 최대 부압 28kPa의 BLDC 흡입팬모터로, 함께 제공되는 전용 가변저항기로 속도를 연속 조절하는 가변저항기버전입니다. 가변저항기를 제거하고 PWM 신호(10~100kHz)를 입력하는 외부 제어도 지원합니다.

전용 가변저항기 대신 자체 가변저항이나 스위치를 연결할 수 있나요?
안 됩니다. 가변저항기버전은 함께 제공되는 전용 가변저항기로만 사용 가능하며, 스위치 등 다른 제어 장치를 연결할 수 없습니다. 두 단계(50%/100%) 조절이면 충분하다면 BL6561S-S 스위치버전을 선택하세요.
외부 컨트롤러(PLC·MCU)로 PWM 제어할 수 있나요?
가능합니다. 가변저항기를 제거한 상태에서 PWM 신호를 입력하면 회전하며, PWM 주파수는 10~100kHz 범위에서 모두 사용 가능합니다. 전원 앞단에 DC PWM 컨트롤러를 달아 전압을 끊는 방식의 제어는 권장하지 않습니다.



 해당 제품은 기존 BL6561에서 기능개선후 출시된 제품입니다.






1.공급전원은 꼭 출력 및 전류보다 높은걸로 사용을 해주셔야 하십니다.

2. 정상사용시 흡입구를 막으시면 안됩니다. 공기마찰로 인해 모터가 고장이 납니다.

3. 전원공급은 350w /13A이상으로 사용을 해주셔야 모터가 원활하게 작동이 됩니다.



진공설비/청결설비/환기시설 등에 사용가능합니다




해당 버전는 가변저항기버전입니다.

구매 시 확인바랍니다.



PWM 주파수는 10~100KHZ 모두 가능합니다.
