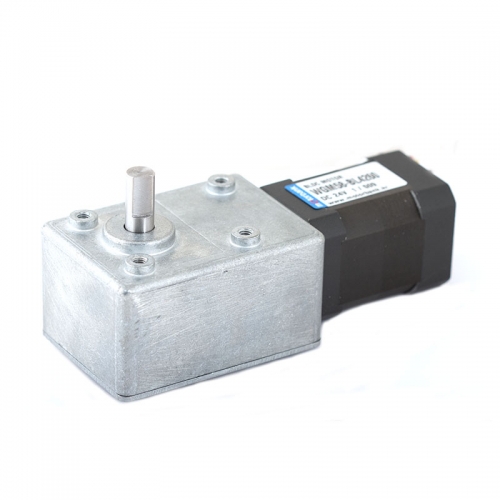

WGM58-BL4280
고토크 웜감속기어모터
58각 웜감속기와 BL4280 고출력 BLDC모터가 결합된 산업용 감속모터입니다. 최대 326.3kgf·cm의 강력한 토크와 다양한 감속비 옵션으로 폭넓은 산업 현장에 적용됩니다.
제품 상세 사양
다양한 감속비 선택이 가능하며, 감속비에 따라 토크와 속도가 달라집니다. 아래는 주요 사양 범위입니다.
| 모델명 | WGM58-BL4280 |
|---|---|
| 모터 타입 | BLDC (Brushless DC) · 홀센서 내장 · 3상 |
| 적용 모터 | BL4280 (42mm × 80mm 이너로터 BLDC) |
| 정격전압 | DC 24V |
| 모터 출력 | 80W |
| 속도 범위 | 5 ~ 313 RPM (감속비에 따라) |
| 토크 범위 | 13.3 ~ 326.3 kgf·cm (감속비에 따라) |
| 감속기 타입 | 웜 기어 (Worm Gear) · 58각 메탈 하우징 |
| 감속비 옵션 | 다단 감속비 선택 가능 (주문 시 지정) |
| 셀프 록킹 | ✅ 지원 (웜기어 특성 — 역회전 방지) |
| 소음 특성 | 저소음 설계 · 메탈기어 적용 |
적용 분야
높은 토크 밀도와 셀프 록킹 기능을 활용하여 다양한 산업 분야에서 사용됩니다.
컨베이어 / 산업 자동화
벨트 컨베이어, 분류기, 회전 테이블 등 연속 구동이 필요한 산업 라인에 적합합니다. 높은 감속비로 안정적인 저속 대토크 구동이 가능합니다.
안마기기 / 의료장비
안마의자 구동부, 물리치료 장비, 의료용 리프트 등에 적용됩니다. 저소음 설계로 쾌적한 환경을 유지합니다.
자동 도어 / 게이트 시스템
셀프 록킹으로 전원 차단 시에도 위치를 유지합니다. 슬라이딩 도어, 셔터, 방화문 구동에 안정적입니다.
AGV / 물류 로봇
물류 자동화 로봇, AGV 바퀴 구동, 이송 장치 등에서 80W급 출력과 넓은 속도 범위를 활용할 수 있습니다.
위치제어 / 리프트 장치
높이 조절 데스크, 전동 리프트, 태양광 트래커 등 정밀 위치 유지가 필요한 시스템에 사용됩니다.
전시 / 무대 장치
회전 전시대, 무대 세트 구동, 대형 사이니지 등 저속 정밀 회전 및 하중 지지가 필요한 분야에 적합합니다.
사용 방법
BLDC 모터는 반드시 전용 드라이버를 통해 구동해야 합니다. 아래 순서를 따라 설치하세요.
드라이버 준비
BDD-480 등 DC 18~50V 대응 BLDC 드라이버를 준비합니다.
→배선 연결
3상 전원선(U/V/W)과 홀센서 신호선을 드라이버에 연결합니다.
→전원 인가
DC 24V SMPS를 드라이버에 연결하고, 극성을 확인합니다.
→구동 및 제어
내장 볼륨, 외부 PWM 또는 MCU를 통해 속도와 방향을 제어합니다.
추천 드라이버: BDD-480
480W급 디지털 BLDC 드라이버 · DC 18~50V · MCU 제어 겸용
-
480W 고출력 · 정격 10A 24V 구동 시 WGM58-BL4280(80W)을 충분한 마진으로 안정 구동합니다.
-
홀센서 / 센서리스 자동 식별 홀센서가 연결되면 자동으로 센서 모드, 미연결 시 센서리스 모드로 전환됩니다.
-
MCU 외부 제어 지원 아날로그 0~5V, PWM 신호, EN/DIR 디지털 신호로 외부 마이크로컨트롤러 연동이 가능합니다.
-
속도 디스플레이 보드 연결 가능 외부 속도 표시 보드를 연결하여 실시간 RPM을 모니터링하거나, PC 연결로 파라미터를 설정할 수 있습니다.
-
종합 보호 기능 과전류, 과전압, 저전압, 과열, 모터 스톨 보호 등 종합 보호 회로가 내장되어 있습니다.
-
타코미터 펄스 출력 FG(속도 피드백) 신호 출력으로 외부 시스템에서 실시간 속도 모니터링이 가능합니다.
제어 방법
BDD-480 드라이버는 다양한 입력 방식을 지원하여 심플한 볼륨 제어부터 MCU 자동제어까지 폭넓게 대응합니다.
내장 볼륨 제어
드라이버에 탑재된 가변저항을 돌려 0~100% 무단계 속도 조절이 가능합니다. 외부 장치 없이 즉시 사용 가능한 가장 간단한 제어 방식입니다.
외부 PWM 신호 제어
MCU(Arduino, STM32 등)의 PWM 출력을 드라이버 외부 입력에 연결하면 프로그램 기반의 자동 속도 제어가 가능합니다.
아날로그 전압(0~5V) 제어
DAC 출력 또는 외부 가변저항 분압으로 0~5V 전압을 인가하면 전압에 비례하여 모터 속도가 변합니다. PLC 연동이나 산업용 컨트롤러 접속에 적합합니다.
EN / DIR 신호 제어
EN(활성화) 신호로 모터 구동/정지를 제어하고, DIR(방향) 신호로 CW/CCW 정역회전을 전환합니다. 디지털 I/O만으로 방향과 구동을 제어할 수 있어 자동화 시스템 연동에 편리합니다.
| Color | Wire Definition |
|---|---|
| Phase Wires | |
| YELLOW | U |
| GREEN | V |
| BLUE | W |
| Power | |
| RED | VCC |
| BLACK | GND |
| Hall Sensor | |
| YELLOW | Hu |
| GREEN | Hv |
| BLUE | Hw |
